第四章网络层（⭐⭐⭐⭐⭐）

4.1 网络层功能与服务模型

异构网络互联
路由选择与分组转发
拥塞控制
SDU = IP数据报

功能	说明
路由选择	确定分组从源到目的的路径（静态/动态）
分组转发	根据转发表将分组从输入端口送到输出端口
拥塞控制	全局性调节，防止网络过载
异构网络互联	通过路由器将不同物理网络连接

静态路由 vs 动态路由：静态由管理员手动配置，适合小型稳定网络；动态通过路由协议自动更新，适合大型复杂网络。

4.2 IPv4 地址与分组

一、分类编址与特殊地址

类别	网络号位数	范围	默认掩码
A类	8（0开头）	1.0.0.0 ~ 126.255.255.255	255.0.0.0 (/8)
B类	16（10开头）	128.0.0.0 ~ 191.255.255.255	255.255.0.0 (/16)
C类	24（110开头）	192.0.0.0 ~ 223.255.255.255	255.255.255.0 (/24)
D类	组播	224.0.0.0 ~ 239.255.255.255	—
E类	保留	240.0.0.0 ~ 255.255.255.255	—

特殊地址：

地址	用途
0.0.0.0	本网络本主机（DHCP启动时）
127.x.x.x	环回测试
255.255.255.255	本网广播（受限广播）
网络号+全1主机号	定向广播
网络号+全0主机号	该网络本身

私有地址：10.0.0.0/8、172.16.0.0/12、192.168.0.0/16

二、子网划分与CIDR

网络地址 = IP AND 子网掩码
可用主机数： $N_{host}=2^h-2$
最长前缀匹配原则：转发表中有多个匹配时，选子网掩码最长的那条

VLSM（变长子网掩码）

对同一网络用不同长度子网掩码划分，提高地址利用率
计算思路：按需求主机数从大到小依次分配子网

子网划分完整计算示例（⭐ 高频大题）

例：某单位获得网络地址 192.168.1.0/24，需划分4个子网，分别需要 60、30、14、6 台主机，求各子网的地址范围和子网掩码。

解（从大到小依次分配）：

子网需要主机主机位 $h$ 子网掩码网络地址广播地址可用范围
A 60 6（ $2^6-2=62\ge60$ ） /26 (255.255.255.192) 192.168.1.0 192.168.1.63 .1 ~ .62
B 30 5（ $2^5-2=30\ge30$ ） /27 (255.255.255.224) 192.168.1.64 192.168.1.95 .65 ~ .94
C 14 4（ $2^4-2=14\ge14$ ） /28 (255.255.255.240) 192.168.1.96 192.168.1.111 .97 ~ .110
D 6 3（ $2^3-2=6\ge6$ ） /29 (255.255.255.248) 192.168.1.112 192.168.1.119 .113 ~ .118

验算：62+30+14+6=112 台主机，剩余 .120~.255 可继续分配。

📝 CIDR最长前缀匹配：路由器收到目的 IP 为 192.168.1.100，路由表有 /24、/26、/28 三条匹配，选 /28（最长前缀）。

子网	需要主机	主机位 $h$	子网掩码	网络地址	广播地址	可用范围
A	60	6（ $2^6-2=62\ge60$ ）	/26 (255.255.255.192)	192.168.1.0	192.168.1.63	.1 ~ .62
B	30	5（ $2^5-2=30\ge30$ ）	/27 (255.255.255.224)	192.168.1.64	192.168.1.95	.65 ~ .94
C	14	4（ $2^4-2=14\ge14$ ）	/28 (255.255.255.240)	192.168.1.96	192.168.1.111	.97 ~ .110
D	6	3（ $2^3-2=6\ge6$ ）	/29 (255.255.255.248)	192.168.1.112	192.168.1.119	.113 ~ .118

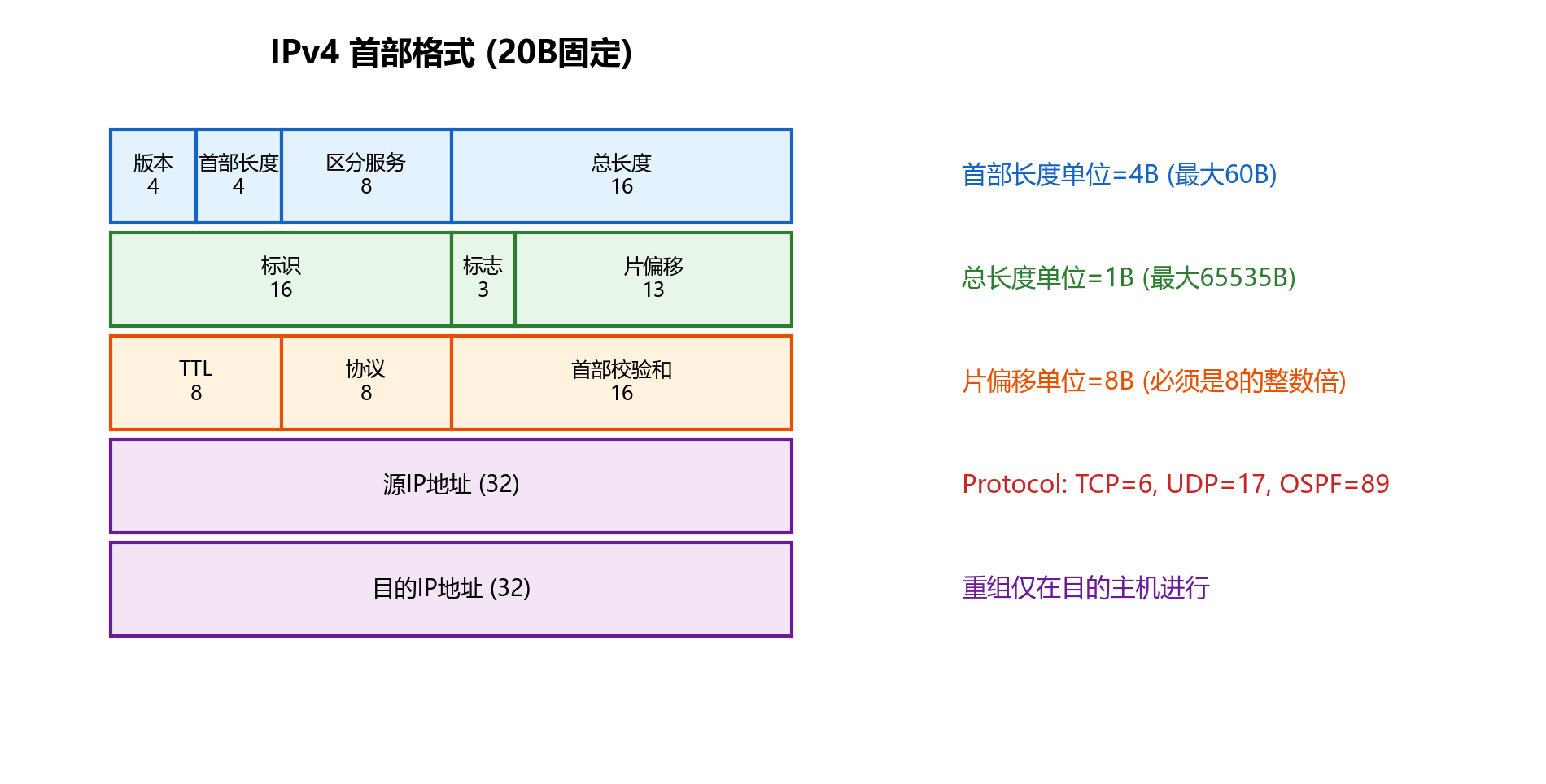

三、IPv4首部与分片

关键字段：

首部长度：单位 4B，最小5（20B），最大15（60B）
总长度：单位 1B，最大 65535B
标识：同一数据报的所有分片标识相同
DF=1：禁止分片；MF=1：后续还有分片
片偏移：单位 8B
TTL：每经过一个路由器减1，到0则丢弃
协议：6=TCP，17=UDP，1=ICMP，89=OSPF
重组仅在目的主机执行

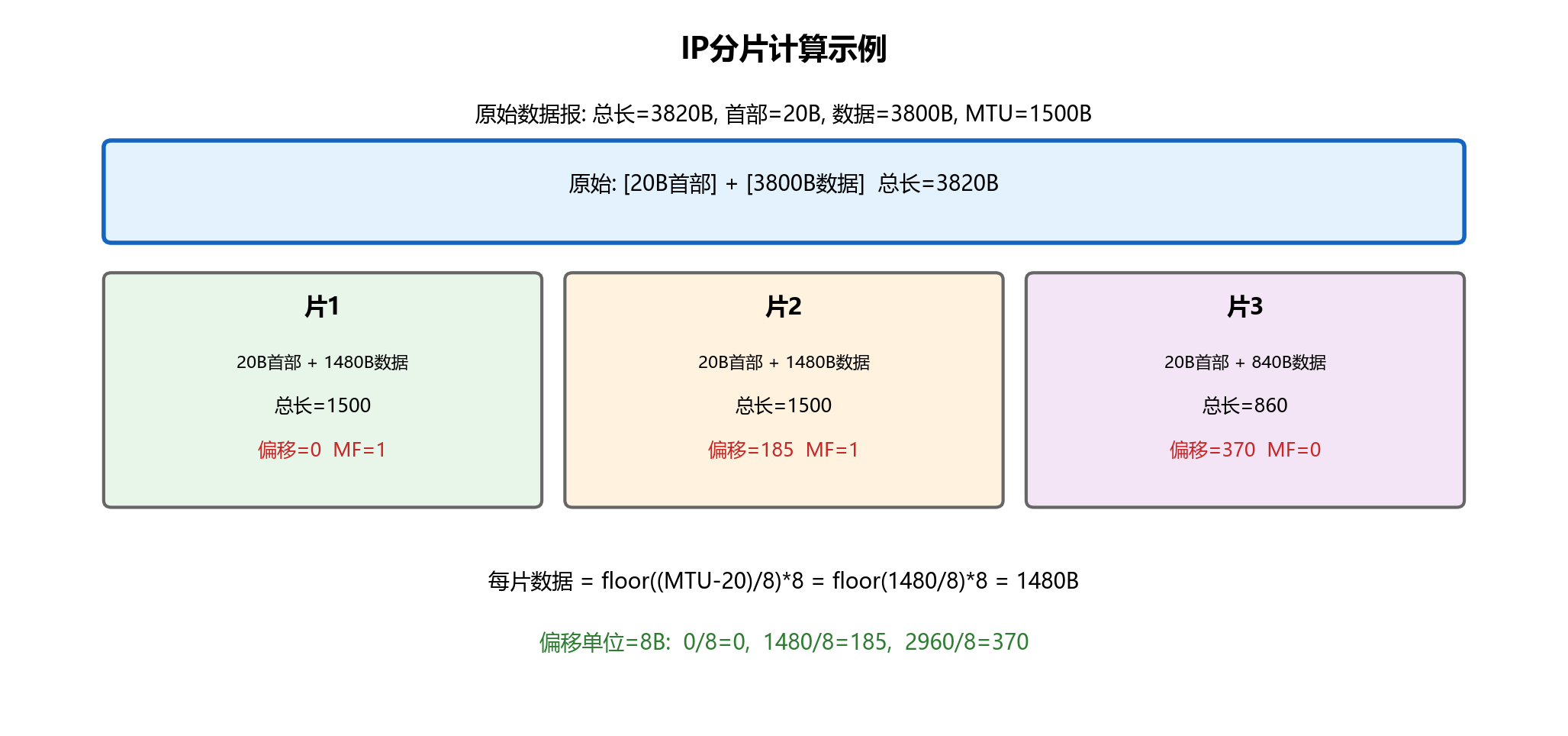

IP分片完整计算例题（⭐ 高频大题）

例：一个总长 3820B 的数据报（首部20B，数据3800B），链路MTU=1420B，求分片结果。

解：每片最大数据 = MTU - 首部 = 1420 - 20 = 1400B，且必须是 8 的倍数 → 1400B ✓

片号总长度数据长度 MF 片偏移
1 1420 1400 1 0
2 1420 1400 1 175 (=1400/8)
3 1020 1000 0 350 (=2800/8)

验算：1400+1400+1000=3800 ✓；片偏移按 8B 为单位。

片号	总长度	数据长度	MF	片偏移
1	1420	1400	1	0
2	1420	1400	1	175 (=1400/8)
3	1020	1000	0	350 (=2800/8)

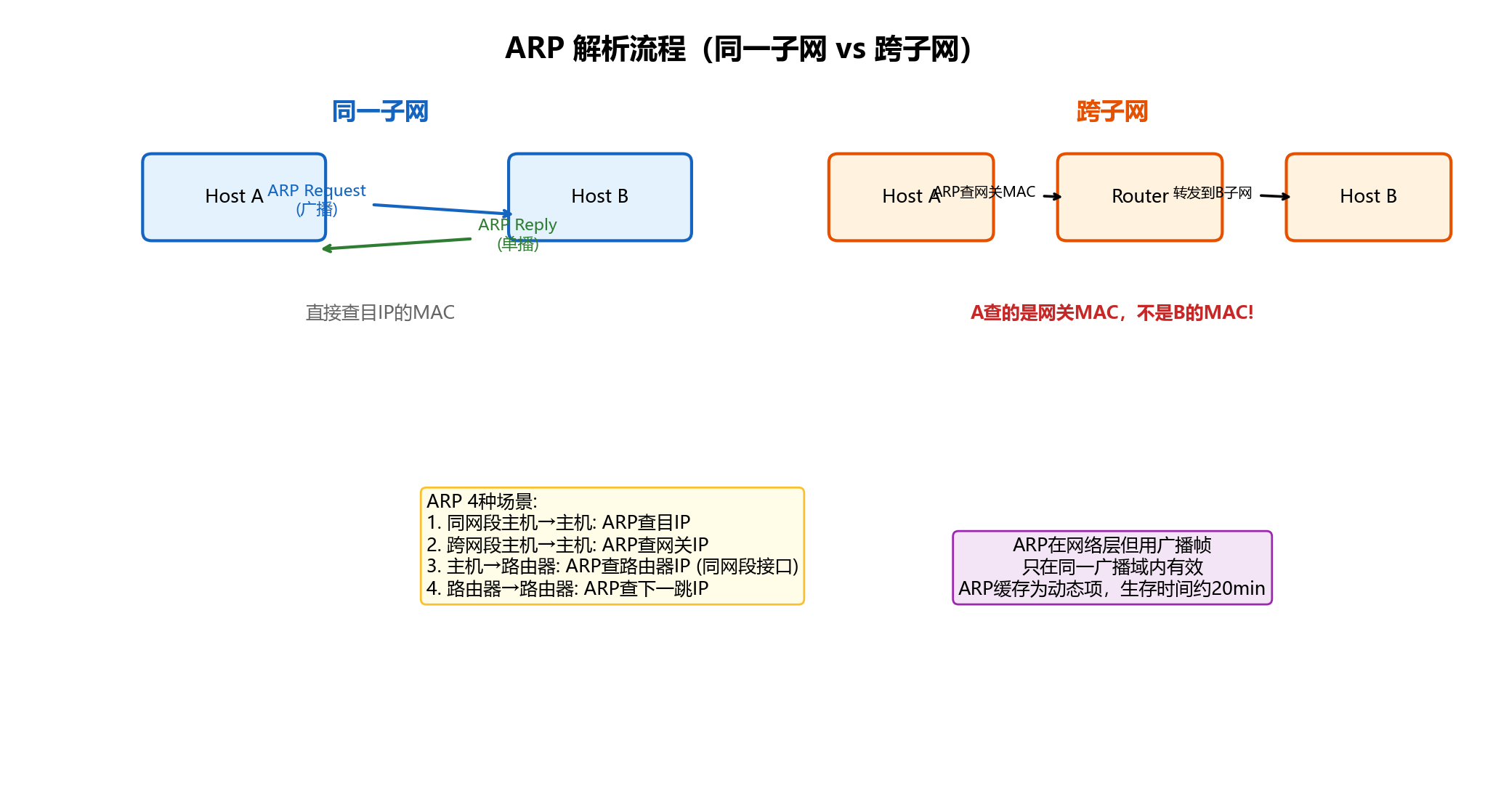

4.3 ARP 协议

功能：同一链路内 IP→MAC 地址解析（请求广播、响应单播）

ARP 四种典型场景：

场景	过程
同网段直接通信	发送方 ARP 广播查目的MAC → 目的主机单播回应
跨网段（经路由器）	发送方 ARP 查默认网关MAC → 路由器转发（目的IP不变，MAC逐跳替换）
免费ARP	主机查询自己的IP → 检测地址冲突
代理ARP	路由器代目的网络回复ARP → 使不同子网主机像在同一网段通信

⚠️ ARP 仅工作在同一链路（广播域），不跨路由器。ARP报文直接封装在数据链路层帧中（不是IP分组）。

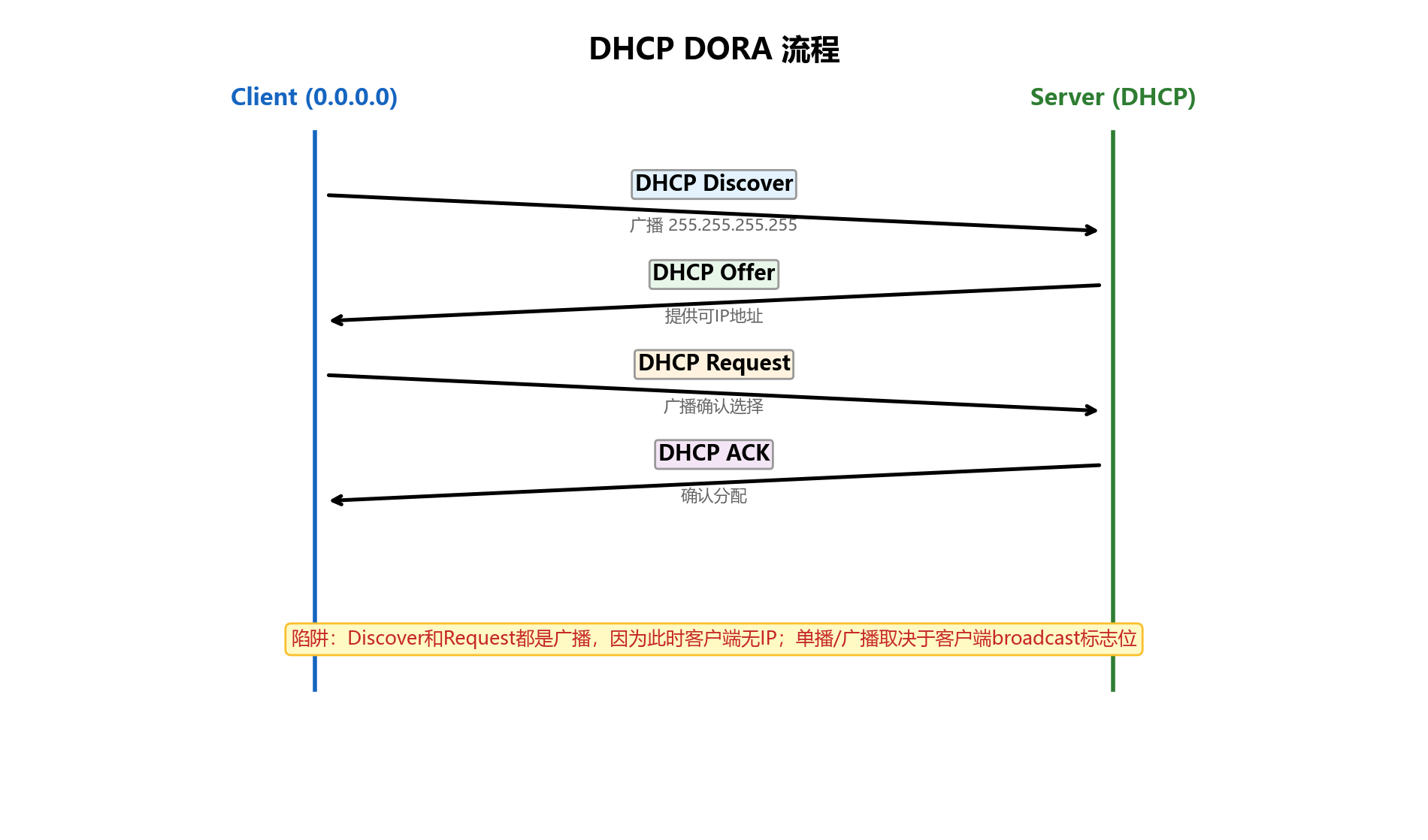

4.4 DHCP 协议

DORA 四报文精确地址：

步骤	报文	源IP	目的IP	源MAC	传输方式
1	Discover	0.0.0.0	255.255.255.255	客户MAC	广播
2	Offer	服务器IP	255.255.255.255	服务器MAC	广播
3	Request	0.0.0.0	255.255.255.255	客户MAC	广播
4	ACK	服务器IP	255.255.255.255	服务器MAC	广播

⚠️ Request 也用广播，是为了让其他DHCP服务器知道客户端选了哪个Offer。

DHCP 中继代理：当DHCP服务器不在同一子网时，路由器可配置为中继代理，转发DHCP报文。

4.5 ICMP 协议

一、ICMP报文分类

类型	具体报文
差错报告	①目的不可达 ②源站抑制 ③超时 ④参数问题 ⑤重定向
询问报文	①回送请求/应答（Ping） ②时间戳请求/应答

二、不发送ICMP差错报文的4条件（⭐ 高频选择）

对ICMP差错报文不再发送差错报文（防循环）
对分片后非第一片的数据报不发送
对组播地址不发送
对特殊地址（127.x.x.x、0.0.0.0等）不发送

三、Ping 与 Traceroute

Ping：利用 ICMP 回送请求/应答，测试连通性
Traceroute：发送 TTL 递增的 UDP/ICMP 报文，通过收到"超时"差错逐跳定位路径

4.6 NAT（网络地址转换）

将私有地址映射为公有地址
NAPT（端口转换）：同一公网IP通过不同端口号区分内部主机会话

示例：内部主机 192.168.1.5:3000 → NAT → 公网 202.1.1.1:5001；另一主机 192.168.1.6:3000 → NAT → 202.1.1.1:5002

⚠️ NAT会改变源IP和端口（出方向）/ 目的IP和端口（入方向），普通路由转发不改源/目的IP。

4.7 IPv6（⭐⭐⭐）

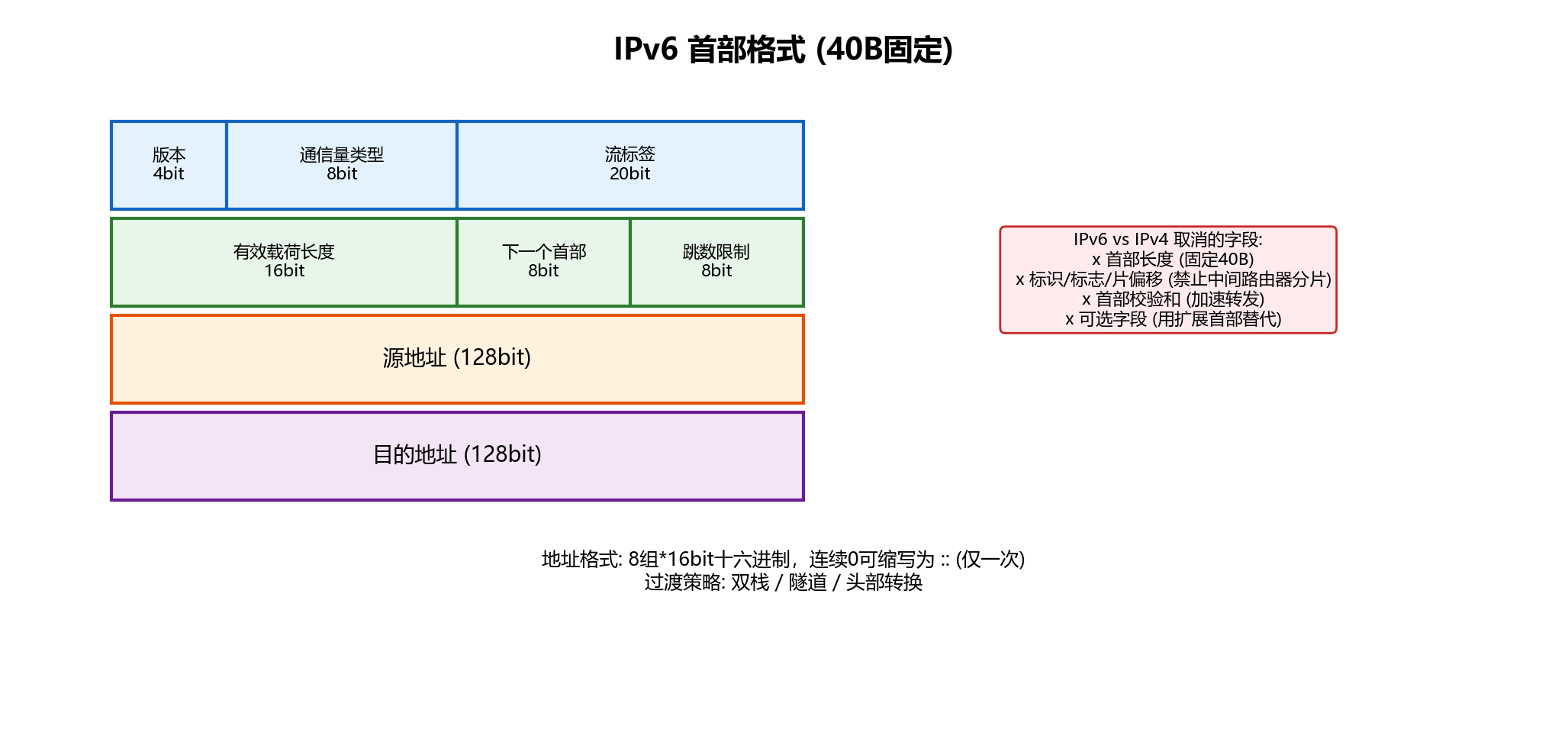

一、IPv6首部结构（固定40B）

字段	位数	说明
版本	4	固定为6
通信量类	8	区分服务（类似IPv4 TOS）
流标号	20	标识同一"流"的分组
有效载荷长度	16	扩展首部+数据的总长度
下一个首部	8	指示扩展首部类型或上层协议
跳数限制	8	等同于IPv4 TTL
源地址	128	—
目的地址	128	—

二、IPv6 vs IPv4 取消的7项（2023真题）

#	IPv4有，IPv6取消	原因
1	首部校验和	上下层已有校验，减少路由器开销
2	分片/重组相关字段	中间路由器不分片，只在端系统上分片重组
3	首部长度字段	固定40B，无需指示
4	选项字段	改为扩展首部机制
5	填充字段	固定首部无需对齐填充
6	协议字段	改为"下一个首部"字段
7	总长度	改为"有效载荷长度"

三、IPv6地址表示

冒号十六进制：8组×16位，如 2001:0db8:0000:0000:0000:0000:0000:0001
零压缩：连续全0组可用::替代（一个地址中只能出现一次::）
三种地址类型：单播、组播、任播（无广播）

四、过渡策略

方式	原理
双栈	同一设备同时支持IPv4和IPv6协议栈
隧道	将IPv6分组封装在IPv4分组的数据部分传输

4.8 路由算法（⭐⭐⭐⭐）

一、距离-向量路由算法（Bellman-Ford）

核心公式： $d_x(y)=\min_v\{c(x,v)+d_v(y)\}$

$d_x(y)$ ：从 $x$ 到 $y$ 的最短距离
$c(x,v)$ ： $x$ 到邻居 $v$ 的直接链路开销
$d_v(y)$ ：邻居 $v$ 声称到 $y$ 的距离

每个节点周期性地将自己的距离向量发给邻居，邻居据此更新自己的路由表。

⚠️ 问题：坏消息传播慢（"计数到无穷"问题），可用毒性反转（告诉邻居经它到达的路由距离为∞）缓解。

二、链路状态路由算法（Dijkstra）

每个路由器通过洪泛将自己的链路状态（邻居+开销）通告全网
每个路由器获得全网拓扑后，用 Dijkstra 算法计算到所有节点的最短路径

Dijkstra步骤：

初始化： $D(v)=c(s,v)$ （直接邻居），非邻居为 $\infty$
选择 $D$ 最小的未确认节点 $w$ 加入已确认集合
对 $w$ 的每个邻居 $v$ ： $D(v)=\min\{D(v),\ D(w)+c(w,v)\}$
重复步骤2-3，直到所有节点确认

三、层次路由

互联网规模巨大，不可能让所有路由器运行同一路由协议
将互联网划分为若干自治系统（AS）
AS内部用 IGP（RIP/OSPF），AS之间用 EGP（BGP）

4.9 路由协议（⭐⭐⭐⭐⭐）

一、RIP（距离向量）

特性	说明
度量	跳数（最大15，16=不可达）
更新	每30秒广播/组播整个路由表
传输	UDP 端口 520
适用	小规模网络

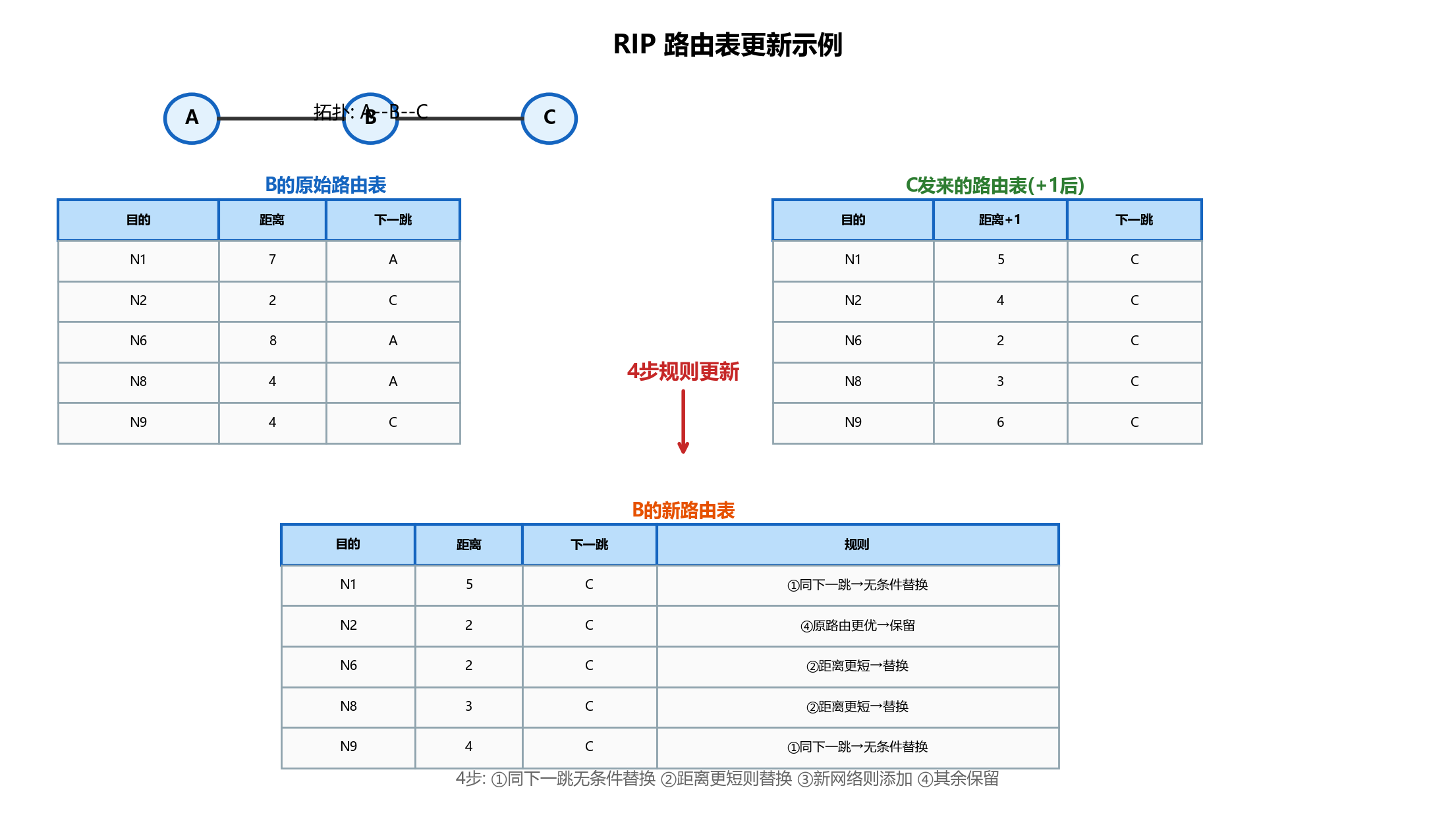

RIP 路由表更新4步规则（⭐ 2024真题）

收到邻居 $N$ 的路由表后，对其中每条路由（目的 $D$ ，距离 $d$ ）：

将距离 $+1$ （经过邻居，所以跳数加一）→ 得到 $d'=d+1$
若路由表中无目的 $D$ 的条目 → 添加（下一跳=N，距离=d'）
若已有条目且下一跳==N → 无条件替换为 $d'$ （不论大小，因为信息来自同一邻居）
若已有条目且下一跳≠N且 $d'<$ 已有距离 → 替换为更短路径

📝 算例：

路由器R1原有路由表：

目的距离下一跳
Net1 3 R2
Net2 5 R3
Net3 2 R2

收到来自R2的通告：Net1距离=2, Net2距离=3, Net3距离=5

更新后（各条+1，R2为下一跳）：

Net1：下一跳==R2，无条件替换 → 距离=3（3→3，不变）

Net2：下一跳≠R2，4<5 → 替换 → 距离=4，下一跳=R2

Net3：下一跳==R2，无条件替换 → 距离=6

目的	距离	下一跳
Net1	3	R2
Net2	5	R3
Net3	2	R2

二、OSPF（链路状态）

特性	说明
度量	链路带宽（可配置）
更新	链路状态变化时洪泛LSA
传输	直接封装在IP（协议号89）
适用	大型网络

OSPF 5种报文：Hello、数据库描述(DBD)、链路状态请求(LSR)、链路状态更新(LSU)、链路状态确认(LSAck)

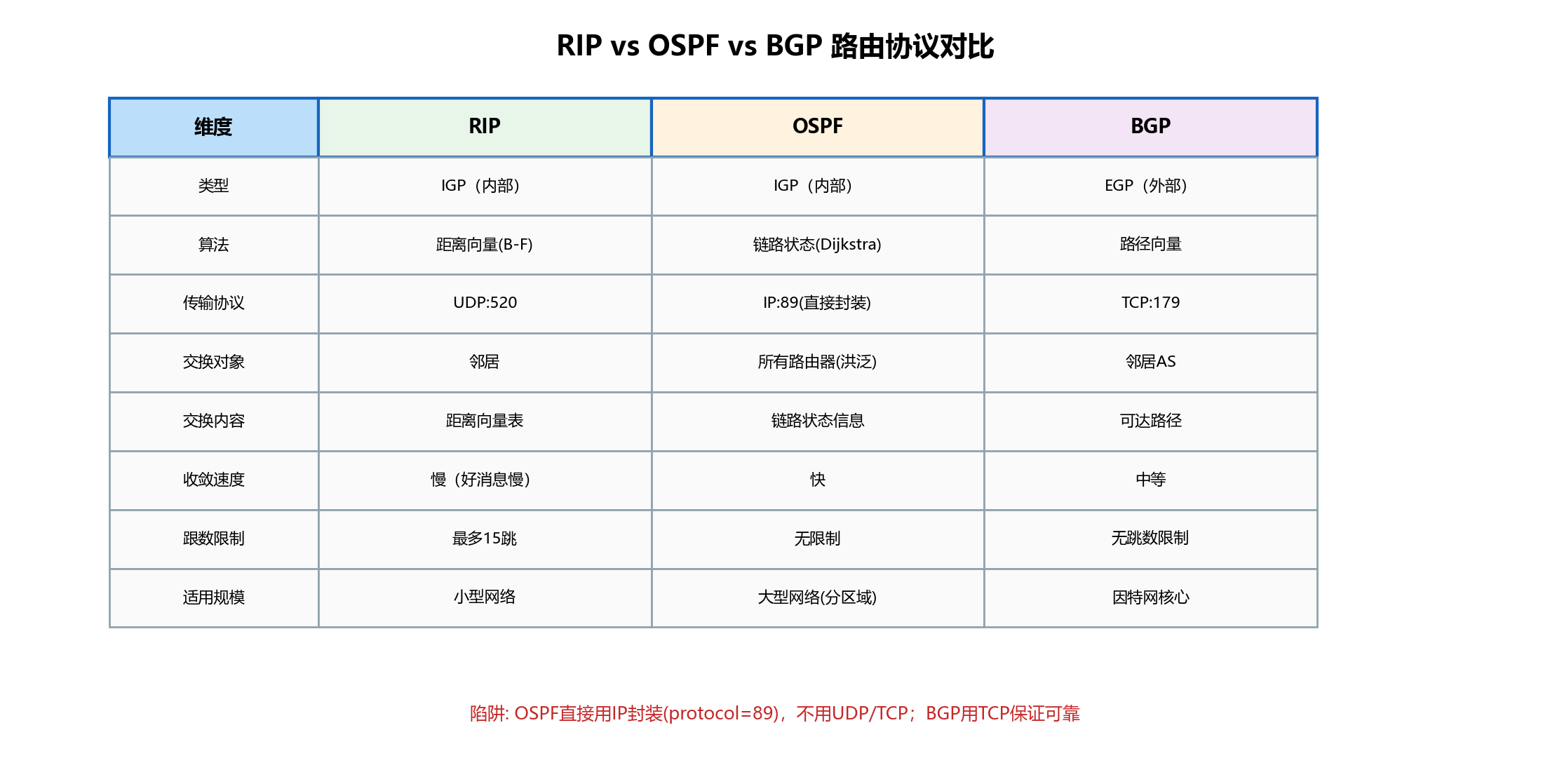

OSPF vs RIP 4大区别（⭐ 高频选择题）

对比维度	RIP	OSPF
算法	距离向量	链路状态
度量	跳数（最大15）	带宽（无跳数限制）
收敛速度	慢（慢收敛/计数到无穷）	快（洪泛+Dijkstra）
适用规模	小型网络	大型网络（支持分区域）
更新方式	周期性广播全表	触发式洪泛变化部分
负载均衡	不支持	支持等价多路径

三、BGP（路径向量）

特性	说明
度量	AS路径+策略
传输	TCP 端口 179
类型	EGP（AS间）
目标	可达性+策略，不追求最短

eBGP：不同AS的边界路由器之间
iBGP：同一AS内部传播BGP路由

4.10 IP组播（考纲要求）

D类地址：224.0.0.0 ~ 239.255.255.255
IGMP（Internet Group Management Protocol）：主机向路由器报告组播组成员关系
组播路由器维护组播转发树
常用保留组播地址：224.0.0.1（本子网所有主机）、224.0.0.2（本子网所有路由器）

4.11 移动IP（考纲要求）

概念	说明
归属代理（HA）	移动节点在归属网络的代理路由器
外地代理（FA）	移动节点在外地网络的代理路由器
转交地址（CoA）	移动节点在外地获得的临时地址

通信过程：

通信对端向移动节点的归属地址发送分组
归属代理截获 → 通过隧道转发给外地代理（封装在新IP报文中）
外地代理解封装 → 交付给移动节点
移动节点直接向通信对端发出回程分组（三角路由）

4.12 路由器的组成和功能（考纲要求）

组成部分	功能
输入端口	物理层接收 → 数据链路层解封装 → 查转发表确定输出端口
交换结构	将分组从输入端口传送到输出端口（经内存/总线/交叉开关）
输出端口	缓存排队 → 数据链路层封装 → 物理层发送
路由选择处理器	运行路由协议、构建路由表/转发表

路由表 vs 转发表：路由表由路由协议生成（目的网络→下一跳），转发表从路由表导出（目的网络→输出端口+下一跳MAC）。

📌 第四章总结

IPv4编址与CIDR计算是客观题+大题双热点
IP分片计算：注意片偏移以8B为单位、MF标志
ARP/DHCP/ICMP/NAT 经常混合命题
RIP更新4步规则 + Bellman-Ford公式是必考计算题
OSPF vs RIP 对比 + BGP关键特征是高频选择
IPv6的8字段首部和取消项7条对比是近年新宠
路由器架构、IP组播、移动IP 是考纲明确要求
关联陷阱编号：#4 #5 #6 #7 #17 #18 #19 #20

🎯 第四章 Top-Down 案例模板（分组如何跨网到达）

步骤	提问模板	本章落点
定位	同网段还是跨网段？	ARP查目标MAC或网关MAC
转发	下一跳如何确定？	静态/动态路由、RIP/OSPF
适配	MTU不够怎么办？	IP分片与偏移计算
运维	地址不足或协议演进？	NAT 与 IPv6 过渡
